Microtomographe à rayons X

 Etudes microscopiques

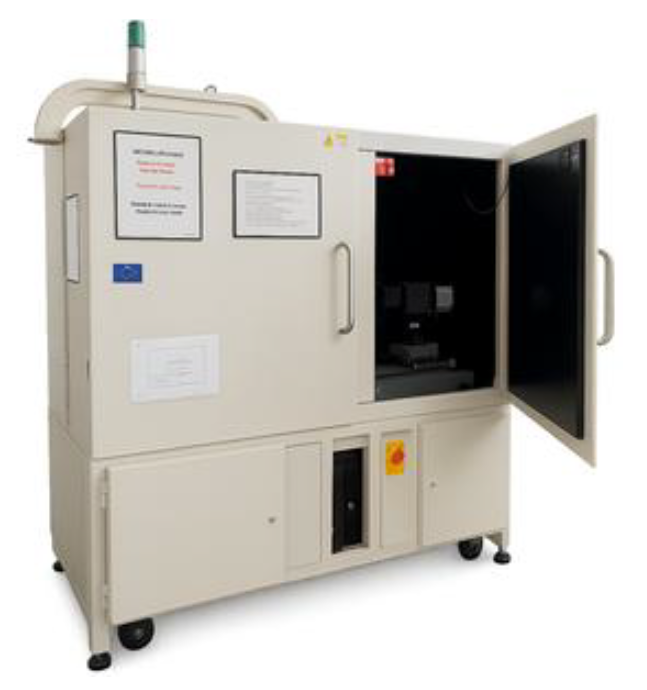

XRadia XCT-400

Principe

La microtomographie par rayons X est une technique d’imagerie 3D non destructive qui permet de reconstruire en 3 dimensions le volume d’un échantillon. Un rayon X traverse l’échantillon et est plus ou moins absorbé suivant la densité du matériaux. Une série d’images est prise sous différents angles et par traitement mathématique l’objet est reconstruit en 3D avec une résolution pouvant aller jusqu’au micron. Cette reconstruction permet de caractériser la structure interne de l’échantillon au niveau de sa densité et en déduire sa structuration si le matériau est hétérogène, sa porosité, d’éventuels défauts (inclusions, fissures)…

Fiche technique

Source scellée Hamamatsu 150kV.
Tension d’accélération de 40kV à 150kV.
Puissance de 4W à 10W.
Détecteur : 2048 x 2048 pixels.
Tourelle de 6 objectifs disponibles : macro, 1X, 4X, 10X, 20X, 40X.





  • Listeing ID: 5707
Contact

François Bertrand / Christian BurtinHalle d'Essais Procédés Composites,Centrale Nantes - Bât.T 02 40 37 16 75 francois.bertrand@ec-nantes.fr
