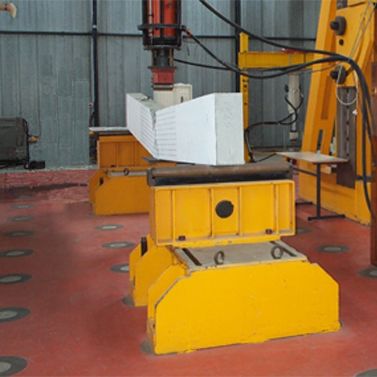

Dalle d’essais
La plateforme d’essais des structures du GeM permet la réalisation de nombreux tests expérimentaux à grande échelle, tant statiques, cycliques que dynamiques. Les corps d’épreuve peuvent être des éléments structuraux et des assemblages réels de construction en béton armé ou précontraint, en bois, en métal, en composites.
Caractéristiques techniques de la dalle
- Dimensions de la dalle en béton précontraint : 15x10x5m
- Nombre d’encrages : 150
Caractéristiques techniques du portique
- Capacité: 1000kN
- Dimensions de la traverse d’appui:
| Hauteur (mm) | Angle d’inclinaison de la traverse (°) | |
| Minimal | 1880 | 0 |
| Maximal | 4800 | 90 |
| Pas | 200 | – |
Plus d’information sur le dimensionnement de la traverse.
Caractéristiques techniques des vérins disponibles
| Vérins | Course (mm) | Régulation |
| Simple effet 1000kN | 250 | Force et déplacement |
| Double effet ± 250kN | ± 50 | Force et déplacement |
| Double effet ± 160kN | ± 125 | Force, déplacement ou autre paramètre |
